分類：

碟片離心機按功能可分為：固液分離型，固、液、液三項分離型兩種方式。固液兩項碟片離心機是碟式離心機系列中的一種，它是一種高效率、產量大、自動化程度高的先進設備。碟片分離機只適用于含固量較低的懸浮液、比重差較小的互相不溶的液體分離。

固、液、液三項碟片分離機，是專門為同一種物料中有兩種不同比重的液體而設計生產的機型。電機通過摩擦離合器螺旋齒輪驅動轉鼓主軸線做高速回轉，料液由上部中心進料管流至轉鼓底部，經碟片下面的分流孔趨向轉股壁，在離心力場的作用下，比液體重的固相物沉向轉鼓內壁形成沉渣，輕液沿錐形碟片外錐面向軸心流動至上部經輕液向心泵，由輕液口排出。重液沿碟片內錐面趨向轉鼓壁，然后向上流經重液向心泵由重液出口排出，從而完成重液與輕液的分離。

結構：

碟片離心機主要由進出口裝置、轉鼓、機蓋、立軸、橫軸、機座、電機和自動控制箱等組成。

1、進出口裝置

進出口裝置除了可以直觀的看到分離前后的液體狀況外，同時也可通過調節該裝置上的流量調節閥，來調節它的分離效果。位于機蓋的上部安裝有取樣裝置，通過取樣化驗來達到效果。

2、轉鼓部分

轉鼓部分是完成物料分離過程并高速旋轉部件，是本機的心臟部分。它通過高精度的錐度配合與立軸相連，獲得動力。轉鼓部分的零件均有出廠編號，不得互換。碟片組按編號順序安裝在分配器上由碟片壓蓋將碟片壓蓋和轉鼓蓋壓緊在轉鼓體上。注意各零件的相位標記必須對齊。以保證出廠前的平衡不被破壞。否則不得啟動設備。

3、立軸部分

立軸是傳遞動力，并裝有增速齒輪（小螺旋齒輪）且高速旋轉部件。因為軸向和徑向均為彈性支承，所以可通過調節立軸的升降高度，使得轉鼓與向心泵、轉鼓與進水罩獲得工作位置。立軸的高度在出廠前均已調整好并鎖定，在無我廠專業人員指導下，不允許隨意調節立軸高度。立軸上的軸承均為高精度進口軸承，不允許用普通軸承替代。

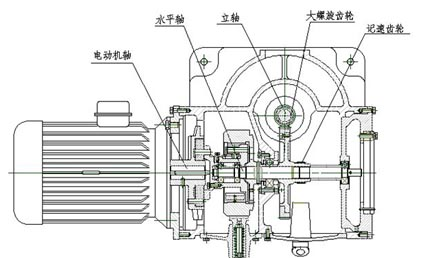

4、橫軸部分

橫軸是將電機的動力傳遞到立軸和轉鼓的主要部件。由電機、聯軸器、液力偶合器、傳動軸、大螺旋齒輪和剎車輪等零件組成。其結構緊湊，運轉平穩。采用液力偶合器傳動，同時起到過載保護作用。大螺旋齒輪在運轉過程中連續不斷地將潤滑油飛濺到各傳動軸承，使所有軸承得到很好的潤滑作用。

剎車裝置是用于機器在停車時能快速地通過機器的共振轉速區域，減少停車時間，避免了機器因共振引起的損壞。

5、機蓋

機蓋是連接機身和進出口裝置的部件，它由上蓋、下蓋和進水罩等部件組成。上蓋頂部的調整墊片用來調節向心泵的高度，確保向心泵處于最佳位置，并且使得高速旋轉的轉鼓部件和向心泵絕不會擦碰，損壞零件。該高度在出廠前均已嚴格調節正確，一般用戶無須變動。除非檢修立軸時可能調整。

下蓋主要作為排渣通道，并設計有專用于裝拆小活塞、閥體的通孔，作為檢修小活塞、閥體的密封情況以及更換密封圈時使用。無需將整體轉鼓拆卸。注意在每次裝、拆過程中必須將零件表面清理干凈，均勻涂上潤滑油，防止損壞密封圈。
